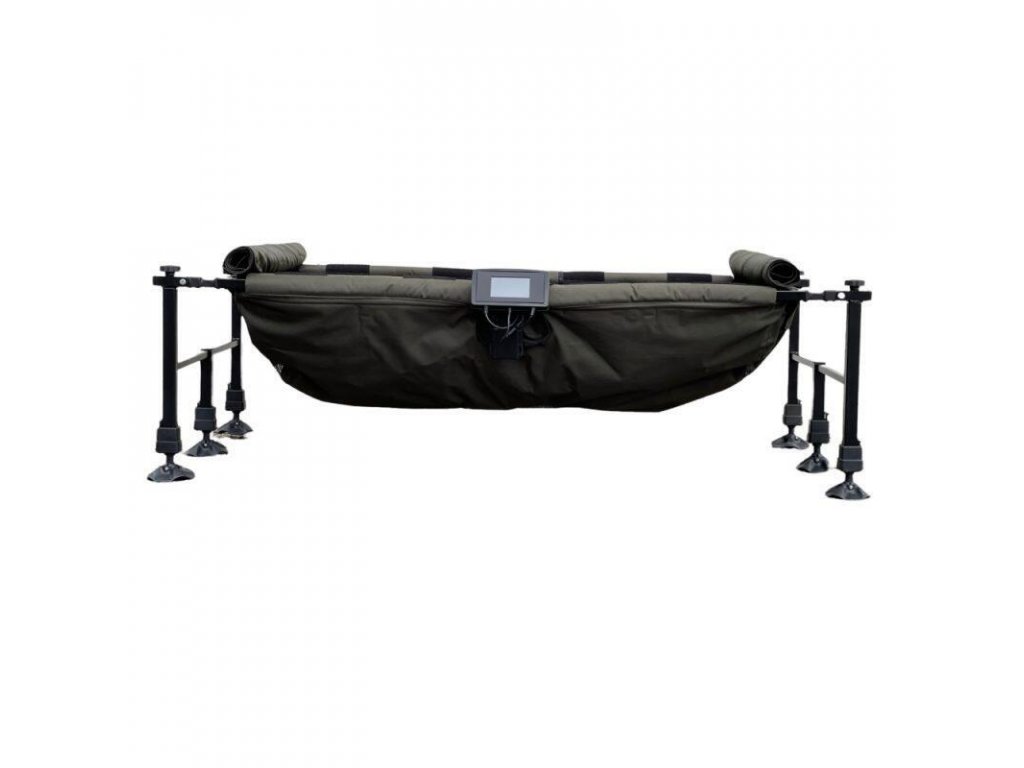

Holdcarp podložka Digital Smart Cradle

Detailní popis produktu

Teď už není třeba používat tripod, digitální váhu a kolébku samostatně. Charakteristickým znakem DIGITAL Smart Digital Cradle je vodotěsný dotykový LCD displej s úhlopříčkou displeje 3,5 palce, který zobrazuje přesnou hmotnost úlovku. V horní části LCD je zobrazena venkovní teplota, tlak (hPa), nadmořská výška a indikátor stavu baterie. Ve středu LCD je zobrazena váha ryby s přesností na 3 desetinná místa. Smart Cradle je určena k zevnímu použití. Konstrukce vaničky je z ocelového materiálu, který zajistí dlouhou životnost výrobku. Konstrukce je opatřena kvalitní voděodolnou povrchovou úpravou. Nohy vaničky jsou osazeny šesti samostatnými teleskopickýma nohama, pomocí kterých lze vaničku co možná nejvíce vyrovnat v terénu. Použity jsou velké patky, aby se zabránilo zaboření do terénu. Vnitřní textilní část je vyrobena z měkkého materiálu, který zajistí dokonalou ochranu úlovku. Ve spodní části vaničky jsou silnostěnné síťky určené pro odtok přebytečné vody. Vanička disponuje překrývacími částmi, aby se zabránilo vyskočení úlovku z vaničky. LCD displej je vodotěsný a disponuje úchytem, ​​pomocí kterého se umístí na vaničku. Spojení mezi vaničkou a LCD panelem je řešeno vodotěsnými konektory, které se připojují výlučně pravý konektor z LCD panelu k pravému konektoru z vaničky a levý konektor z LCD panelu k levému konektoru z vaničky.

Ve spodní části jsou dotyková tlačítka: TARE – MENU – PAUSE – PLAY – KG – LB.

Stisknutím tlačítka TARE se spustí proces nulování vážících senzorů. Tento proces trvá 7 sekund. Během procesu je tlačítko vybarveno bíle. Tlačítko má nejvyšší prioritu a je aktivní i během stavu PAUSE. Při ponechání ryby ve vaničce a současném stlačení tlačítka TARE se na displeji zobrazí záporná hodnota - tedy záporná hmotnost.

 Stisknutím tlačítka MENU, Smart Cradle spustí možnost nastavení úrovně jasu displeje. Výchozí úroveň jasu je 70%. Pro úsporu betérie se doporučuje nastavení co možná nejnižší úrovně jasu. Nastavení jasu displeje je ovládáno pomocí dotykového sloupce, kdy při posouvání s ním lze měnit úroveň jasu displeje. Tato funkce je vhodná pro noční použití, kdy při pořizování fotografie je třeba nastavit vhodnou úroveň jasu displeje, aby se nedocházelo rozostření pořizované fotografie z důvodu vysokého jasu snímaného displeje. Naopak během dne je vhodné nastavit vyšší jas displeje. Maximální úroveň jasu je 780 cd/m2, což představuje dosažení úrovně, kdy je displej považován za sunlight-readable, tedy čitelný pod slunečním zářením. Při nastavení jasu na nižší úroveň je také značná úspora baterie.

Stisknutím tlačítka PAUSE se měření hmotnosti zastaví. Měření se obvykle při běžných povětrnostních podmínkách zastaví i automaticky, což umožní pořízení fotografie lovce spolu s úlovkem, tedy hmotnost zůstane zobrazena i po nadzvednutí úlovku z kolébky. Tlačítko slouží k zastavení měření hmotnosti v případě nemožnosti využití naprogramované automatické funkce zastavení. Tato funkce porovnává vždy dvě po sobě následující měření hmotnosti úlovku. V případě splnění podmínky předdefinované velikosti odchylky mezi těmito dvěma měřeními se funkce automatického zastavení měření aktivuje. Tlačítko PAUSE má nejvyšší prioritu.

Stisknutím tlačítka PLAY se měření hmotnosti opět obnoví. Toto tlačítko má nejvyšší prioritu.

Stisknutím tlačítka KG a LB se změní jednotka zobrazované hmotnosti úlovku. Tlačítko je NEAKTIVNÍ během zastavení měření hmotnosti úlovku.

Po stisknutí displeje ve střední části (zobrazovaného číselného údaje hmotnosti) se přepne na režim zobrazování hmotnosti bez zobrazení dalších údajů, jako teplota, tlak, nadmořská výška, ukazatel stavu baterie a spodního panelu s tlačítky. Opětovným stisknutím středu displeje se režim vrátí do původního zobrazení. Režim je aktivní i během zastavení měření hmotnosti úlovku.

Automatické zastavení měření hmotnosti se aktivuje po splnění podmínky malých odchylek mezi jednotlivými intervaly měření. Mikrokontrolér vyhodnocuje naměřené hodnoty hmotnosti a následně porovnává dvě po sobě následující hodnoty. Pokud se rozdíl těchto dvou hodnot dostane pod předdefinovanou úroveň, měření se automaticky zastaví až do doby stisku tlačítka PLAY samotným uživatelem. Funkce slouží k eliminaci chyby měření, která by byla způsobena samotným fyzickým stisknutím tlačítka na displeji, jelikož displej je pevně uchycen k aktivní/vážící ploše digitální váhy.

Technické parametry:

• elektronické zařízení pro měření velikosti hmotnosti s rozsahem vážení 0,5kg - 50kg
• disponuje třemi páry výsuvných teleskopických nohou, které slouží k eliminaci nerovností terénu.
• obsahuje čtyři šroubovací prvky sloužící k zajištění konstrukce během používání
• spojovací konektory kabelů mezi vaničkou a LCD displejem dosahují krytí IP67
• LCD barevný displej s rozlišením 480x320 pixelů o velikosti úhlopříčky 3,5" (8,9cm) s naklápěcím uchycením ke konstrukci
• rezitivní dotyková plocha o velikosti 3,5" (8,9cm) pro ovládání zařízení
• ochranné tvrzené sklo, které je odolné vůči poškrábání a spolehlivě chrání LCD displej
• napájení zařízení pomocí šdandardizovaných ALKALICKÝCH baterií: 6F22 (lithiová baterie 1200mAh), 6LR61, 6LF22.
• napájení z vlastního externího zdroje s výstupním stejnosměrným napětím od 6V do 24V s konektory FASTON 4,8mm
• operační teplotní rozsah: od -5 °C do 35 °C
• vnější pracovní rozměry: D x Š x V: 140 x 73 x 40 - 62 [cm]
• vnitřní rozměry aktivní vážící oblasti: D x Š x V: 110 x 61 x 30 [cm]
• vnější transportní rozměry: D x Š x V: 70 x 70 x 20cm
• celková hmotnost: 7,5kg
• Proudová spotřeba: 0,07A pro úroveň svítivosti displeje 180 cd/m2 a 0,12A pro úroveň svítivosti displeje 780 cd/m2 při napájecím napětí 5,0V

Funkce:

• precizní ukazatel stavu baterií s 5 stupňovým zobrazováním
• nulování hmotnosti
• nastavení úrovně jasu displeje
• přerušení/pokračování - tlačítko, které umožní vyfotit úlovek spolu se zobrazenou hmotností ryby na LCD displeji
• přepínání zobrazování hmotnosti v KG nebo LB
• zobrazení venkovní teploty
• zobrazení tlaku
• zobrazení nadmořské výšky
• napájení: akumulátor 12V s kapacitou min 7Ah, která zajistí fungování na min. 48 hodin nepřetržitého provozu nebo pomocí šdandardizovaných ALKALICKÝCH baterií: 6F22 (lithiová baterie 1200mAh), 6LR61, 6LF22
